一、客戶痛點與解決方案思路

涂裝行業生產中，前處理水洗槽液需恒溫30~60℃，烘干爐工藝溫度維持50~180℃。傳統依托鍋爐、電加熱、直燃供熱的方式，能耗高、運行成本高；同時烘干爐120~250℃高溫廢氣直接外排，大量余熱浪費。

本方案通過配套專用換熱設備，實現爐內穩定供熱+廢氣余熱高效回收雙重效果，替代部分傳統能源消耗，大幅降低運營成本。 項目核心收益：鍋爐燃料能耗降低40%~70%；廢氣排放溫度降至100℃以下；投資回收期6~18個月。

二、烘干爐內部供熱系統（工藝恒溫） 根據客戶現場熱源（蒸汽、導熱油、天然氣）及涂裝工藝要求，匹配對應供熱換熱器，保障爐內溫度均勻、運行穩定。

1. 翅片式空氣換熱器（主力通用型） 適配蒸汽、高溫導熱油熱源，管內走熱媒、管外循環爐內熱風；適用于五金、家具、汽配、整車等50~180℃常規烘干、固化爐。采用鋼管鋁翅片/不銹鋼繞片結構，耐溫耐壓、風阻合理，適配各類循環風機。

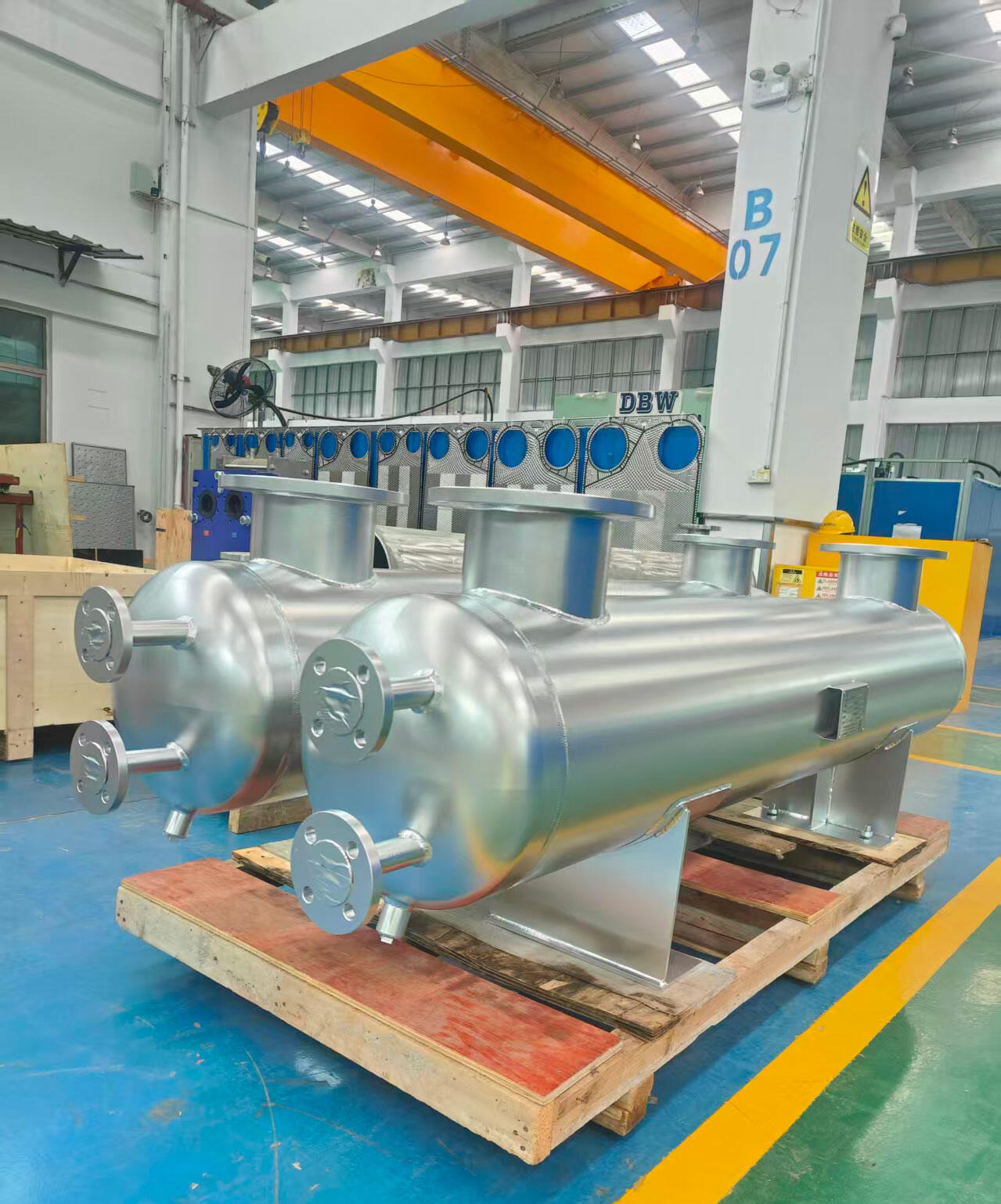

2. 管殼式換熱器（大型生產線專用） 管程走導熱油/蒸汽、殼程走空氣，承壓性能優異、運行穩定，適配大型構件、整車等高產能連續生產固化爐，多用于導熱油爐供熱回路。

3. 間接燃燒管殼換熱芯（高端涂裝專用） 燃燒煙氣走管內、潔凈熱風走殼側，完全隔離燃燒雜質，無污染物混入爐內，適用于汽車電泳、高端面漆等高精度涂裝線，杜絕魚眼、等漆膜缺陷。

三、烘干爐廢氣余熱回收系統（節能核心） 回收烘干爐高溫廢氣余熱，用于預熱進爐新風、加熱前處理槽液及生產熱水，替代傳統能源，實現節能降耗。

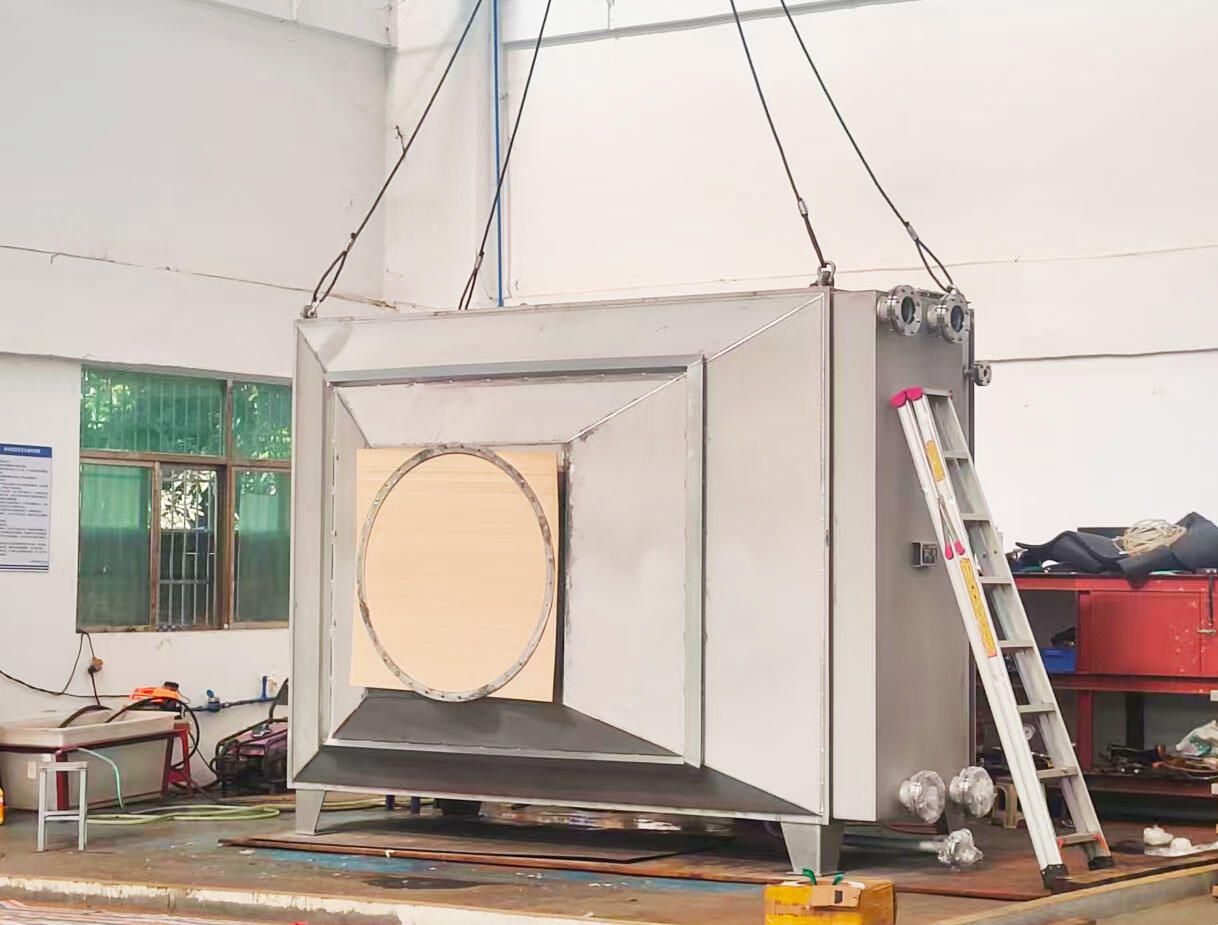

1. 寬流道板式氣氣換熱器（中小型線主流） 廢氣與新風逆流換熱，預熱進爐新風，節能率可達25%以上。采用寬流道防堵設計，316L/鈦材耐VOC弱酸腐蝕，模塊化可抽拉清洗，適配常規涂裝廢氣工況。

2. 管式GGH氣氣換熱器（大型整車線專用） 耐溫300℃以上，支持大風量24h連續運行，抗漆霧、粉塵能力強，是汽車整車大型固化爐標配余熱回收設備。

3. 熱管換熱器（小型低維護場景） 冷熱側完全隔離、風壓低、運維簡單，適配小型烤漆房、低溫烘干段，可同步制備熱水，供給前處理水洗工序。

4. 轉輪式熱回收芯（精密無塵線專用） 熱回收率70%~90%，結構緊湊；僅適用于漆霧過濾完善的精密噴涂、無塵生產線，漆霧粉塵較多工況不適用。

四、前處理槽液雙模式供熱方案

針對預水洗槽30~60℃恒溫需求，設置輔助熱水升溫+廢氣余熱主供熱雙模式自動切換，兼顧開機升溫與常態節能。

模式一：鍋爐熱水輔助供熱（開機過渡模式） 烘干爐未達標、無充足余熱時啟用，依托現場80~95℃鍋爐熱水供熱。選配寬通道板式/小管徑殼管式換熱器，304/316L不銹鋼材質，抗雜質、易清洗，適配槽液工況�？蓪�(duì)接原有鍋爐系統，與余熱換熱器并聯布置，配套切換閥組，利用原有槽液循環泵，改造成本低。

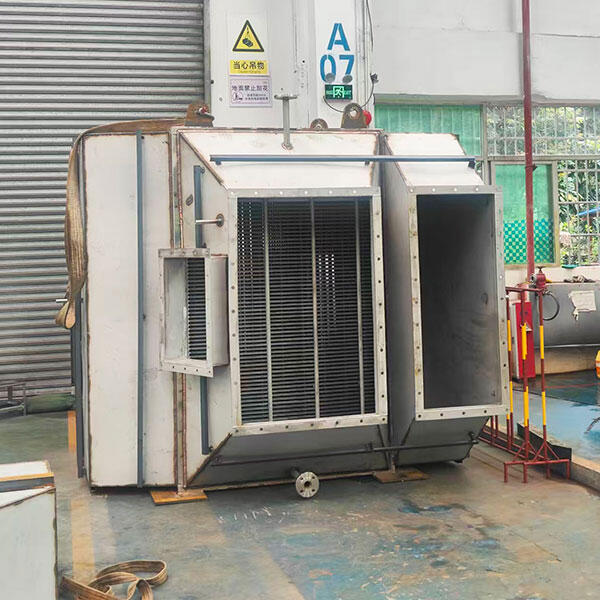

模式二：廢氣余熱供熱（生產主力模式） 烘干爐正常生產、廢氣溫度120~200℃時啟用，完全替代傳統熱源。選配GL型翅片管式氣液換熱器/熱管換熱器，管內走槽液、管外廢氣換熱，強化傳熱效率；采用ND鋼/304不銹鋼，有效抵御煙氣露點腐蝕，設備預留清灰結構，適配廢氣含少量粉塵、VOCs的復雜工況。
